知って得する蒸留器具の選び方と仕組み！　基礎から応用まで

蒸留は、液体の混合物から特定の成分を分離・精製する重要な技術です。

実験室から工業用途まで幅広く活用され、化学、食品、医薬品などの分野で欠かせないプロセスとなっています。

蒸留を適切に行うためには、目的に応じた器具の選択が必要です。

シンプルな単蒸留装置から高精度な精密蒸留装置まで、多種多様な蒸留器具が存在します。

本記事では、蒸留の基本原理を解説し、用途別に適した器具の選び方を紹介します。

適切な蒸留器具を選び、効率的な蒸留を実現しましょう。

蒸留の仕組みを分かりやすく解説

蒸留は、異なる成分の沸点の違いを利用して分離を行う手法です。

加熱によって蒸発し、冷却による液化で成分を分けるといった仕組みになります。

蒸留の原理は「沸点の違い」

沸点とは、液体が気体に変化する温度です。

例えば、水の沸点は100℃であり、エタノールは78℃と異なります。

この性質を利用し、混合液を加熱すると、沸点の低い成分が先に蒸発します。

その蒸気を冷却すると再び液体になり、成分ごとに分離が可能です。

蒸留の種類

目的に応じて適切な手法を選択する必要があります。

その方法は、主に5つです。

それぞれ説明していきましょう。

単蒸留とは、単純な加熱と冷却による分離法で、基本的な実験や少量の精製に適しています。

次に精密蒸留ですが、還流装置を用いて蒸留を繰り返し、高純度の成分を得る方法のことです。

製薬分野で、よく使用されています。

減圧で沸点を下げ、熱に弱い物質を分離する手法が、減圧蒸留です。

水蒸気蒸留は精油の抽出などに用いられ、高沸点成分を水と一緒に蒸発させます。

最後に、特定の成分とともに蒸発する性質を利用し、分離を補助する方法が共沸蒸留です。

蒸留器具は目的に合わせて選ぶ

蒸留を成功させるためには、目的に合った器具の選択が重要です。

実験室での小規模な分離から、工場での大規模な精製まで、用途に応じた装置が存在します。

実験室で使う蒸留器具

実験室で使用する主な蒸留器具には、以下の4つがあります。

それぞれ特徴などを説明していきます。

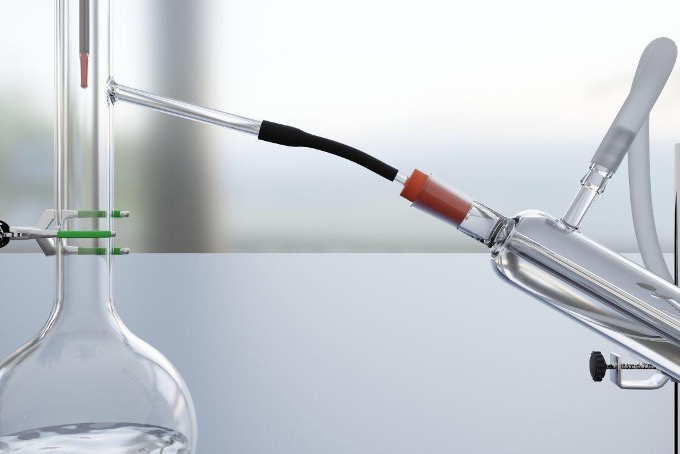

単式蒸留装置

単式蒸留装置とは、加熱によって液体を蒸発させ、冷却器で液化し成分を分ける方法です。

少量の液体を簡単に分離する実験に適しており、化学実験や教育現場で頻繁に使用されます。

ポイントは分離する液体の量に応じて適切なサイズのフラスコを選ぶことです。

冷却器の種類は、蛇管型、リービッヒ型などがあり用途によって選択します。

精密蒸留装置

精密蒸留とは、還流を繰り返して高純度の成分を分離できる装置です。

単蒸留と比較して、より精密な分離が可能であり、化学・医薬品分野での研究に適しています。

選び方のポイントは、蒸留塔の段数と還流比の調整機能です。

段数が多いほど純度が高くなり、成分ごとの適切な分離を可能にします。

減圧蒸留装置

減圧蒸留は、真空環境下で蒸留を行い、沸点を下げて分離する装置です。

熱に弱い物質や、高沸点の化合物を低温で蒸留する際に役立ちます。

選び方のポイントは、真空ポンプの性能と真空コントローラーの有無です。

圧力がどの程度下げられるかが重要になり、圧力を精密に制御できる装置が推奨されます。

水蒸気蒸留装置

精油の抽出や香料の製造に使用されるのが、水蒸気蒸留装置です。

水と一緒に蒸発させれば、沸点の高い物質を効率的に回収できます。

選び方のポイントは、加熱方式と冷却器の効率です。

ガス加熱などの違いを考慮したうえで、効率の良い冷却器を選択すれば回収率が向上します。

工場で使う蒸留装置

工場で使用する蒸留装置には蒸留塔（精留塔）があります。

蒸留塔は、大量の液体を連続的に蒸留するための装置です。

化学プラントや石油精製の分野で広く使用されています。

この内部には、多数の棚板や充填材があり、成分の分離を効率的に行います。

実験室の装置は少量の精製向けですが、蒸留塔は大量の原料を処理し、連続運転が可能です。

そのため、精製プロセスの効率が向上します。

また、工場で高度な蒸留技術を必要とする分野では、薄膜蒸留装置や分子蒸留装置が利用されます。

これらは、高分子化合物や熱に不安定な物質の分離に適した装置です。

蒸留器具の構成要素

蒸留器具は、フラスコ、加熱装置、冷却器などの部品で構成されています。

それぞれの材質も重要で、ガラス製は耐薬品性と透明性に優れ、金属製は高い耐久性と耐熱性が特徴です。

適切な材質を選ぶことで、蒸留の精度と効率を向上できます。

失敗しない蒸留器具選びのポイント

適切な蒸留器具を選ぶためには、以下のポイントを押さえることが重要です。

また、材質の選択、洗浄のしやすさ、メーカーのサポート体制も重要な判断基準です。

蒸留はマイクロ波加熱でどのように変わるのか

従来の蒸留方法には、加熱ムラが発生しやすい、エネルギー効率が低いなどの課題がありました。

しかし、近年の技術革新により、マイクロ波加熱を活用した蒸留が注目されています。

マイクロ波加熱は、物質そのものを直接加熱する仕組みであり、均一な温度分布を実現できます。

従来の外部加熱方式と異なるため、エネルギーの無駄が少なく、短時間で効率的な蒸留が可能です。

マイクロ波加熱のメリットは3つのメリットがあります。

食品の解凍だけでなく、化学反応の促進や精密蒸留など、さまざまな分野での活用が広がっています。

参考：http://kanematsu-mwextract.jp/

蒸留の導入事例：高知県工業技術センター

高知県工業技術センターの食品開発課は、地元の企業のサポートや食品加工技術支援を行っており、マイクロ波抽出装置は県内企業の商品開発を後押しする革新的なツールとして活用されています。

蒸留の導入事例：有限会社スタジオオカムラ

スタジオオカムラでは、減圧蒸留装置を活かしたゆずオイル作りを行っています。

低い温度帯で柑橘の精油成分を抽出できる「減圧蒸留抽出法」を活用しているのが特長です。

沸点コントロールにより狙いたい香調を選択的に引き出せるほか、低沸点での抽出により軽やかで華やかなトップノート成分（一番最初に立ち上がる香り）を損なわずに取り出せるため、精油の香りがよりクリアに感じられます。

蒸留器具を長く使うために：メンテナンスの基本

蒸留器具は、適切なメンテナンスの実施で長く使用できます。

特に、ガラス器具や冷却装置は汚れが蓄積しやすく、性能の低下を招く可能性があります。

ガラス器具の洗浄

ガラス器具の汚れは、使用後すぐに適切な洗浄を行うことで防げます。

有機溶媒の残留物は、アルコールやアセトンで洗い流し、無機物の汚れは酸洗浄を行うと効果的です。

定期的に超音波洗浄を活用するのも方法の1つです。

冷却器のメンテナンス

冷却器の性能を維持するためには、水垢やスケールの除去が欠かせません。

長期間使用してそれらを付着したままにすると、冷却効率が低下する原因になります。

クエン酸や酢酸などで洗浄を行い、定期的に流水でのフラッシングを実施しましょう。

その他部品の点検

蒸留器具のゴムパッキンやシール材は、長期間使用すると劣化します。

定期的な点検と消耗品の交換を行うことで、装置の安全性と性能を維持できます。

特に、減圧蒸留装置の真空ポンプはオイル交換などのメンテナンスが必要です。

まとめ

蒸留は、化学・食品・医薬品など幅広い分野で活用される技術です。

適切な蒸留器具を選び、メンテナンスを行えば、高精度な分離と長期的な安定運用ができます。

また、マイクロ波加熱技術を取り入れることで、従来の蒸留よりも効率的かつエネルギー効率の高い処理が実現できます。
